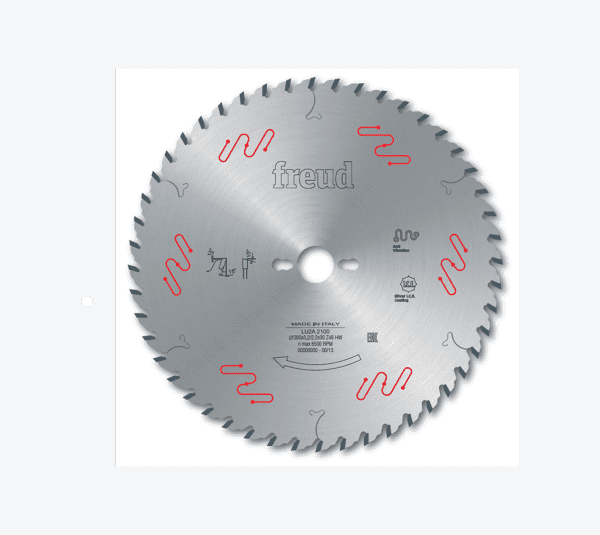

LU2A Krožne žage za vzdolžno žaganje lesenih plošč

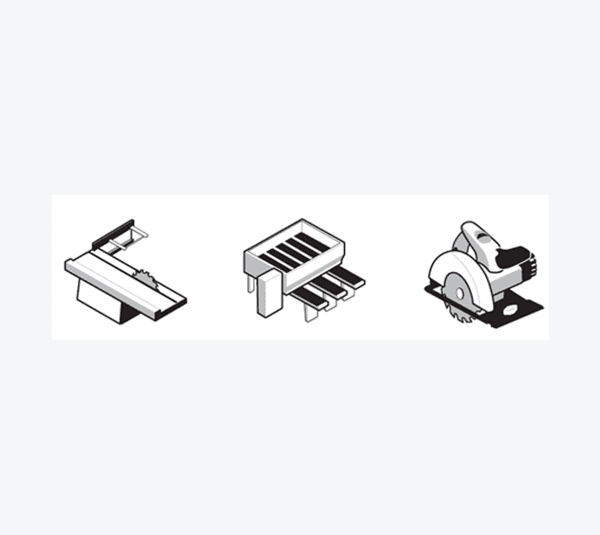

STROJI:
Prečne žage in horizontalne naprave za obrezovanje plošč, ročne krožne žage.
MATERIALI:
Mehak in trd les, iverne plošče, vezane plošče in MDF.

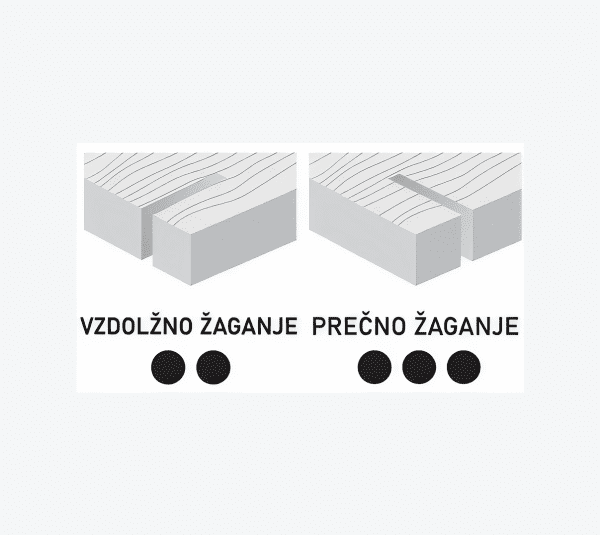

NAMEN UPORABE:
Vzdolžno in prečno žaganje.
TEHNIČNE INFORMACIJE:
Krožne žage primerne za vzdolžno in prečno žaganje.

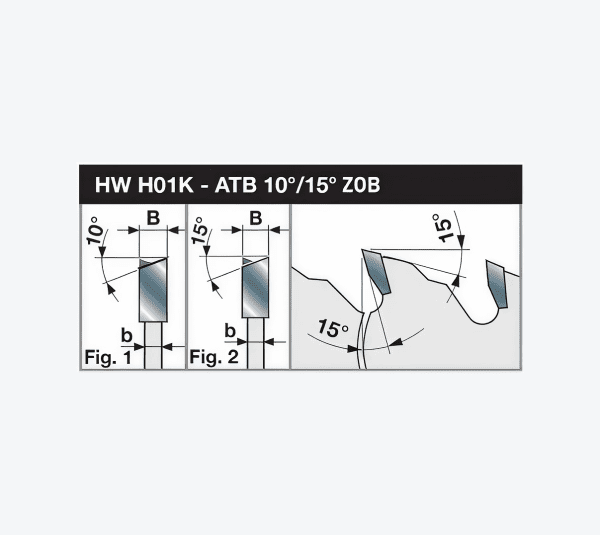

ATB 10° ZOB (FIG.1)
| D
mm |
B
mm |
b
mm |
d
mm |
Z
mm |
NL | ŠTEVILKA ARTIKLA
|
| 150 | 3,2 | 2,2 | 30 | 24 | 2/7/42 | LU2A 0100 |
| 160 | 3,2 | 2,2 | 20 | 24 | 2/6/32 | LU2A 0300 |
| 180 | 3,2 | 2,2 | 20 | 24 | 2/6/32 | LU2A 0400 |
| 180 | 3,2 | 2,2 | 30 | 30 | 2/7/42 | LU2A 0500 |
| 190 | 3,2 | 2,2 | 30 | 30 | 2/7/42 | LU2A 0600 |
| 200 | 3,2 | 2,2 | 30 | 34 | 2/7/42 | LU2A 0800 |
| 200 | 3,2 | 2,2 | 35 | 34 | LU2A 0900 | |
| 210 | 3,2 | 2,2 | 30 | 34 | 2/7/42 | LU2A 1100 |
| 216 | 3,2 | 2,2 | 30 | 34 | LU2A 1200 | |
| 220 | 3,2 | 2,2 | 30 | 34 | 2/7/42 | LU2A 1300 |
| 230 | 3,2 | 2,2 | 30 | 34 | 2/7/42 | LU2A 1500 |
| 250 | 3,2 | 2,2 | 30 | 30 | FT01 | LU2A 1600 |
| 250 | 3,2 | 2,2 | 30 | 40 | FT01 | LU2A 1700 |
| 250 | 3,2 | 2,2 | 35 | 40 | LU2A 1800 | |
| 250 | 3,2 | 2,2 | 80 | 40 | LU2A 1880 | |
| 300 | 3,2 | 2,2 | 30 | 36 | FT01 | LU2A 1900 |
| 300 | 3,2 | 2,2 | 30 | 48 | FT01 | LU2A 2100 |
| 300 | 3,2 | 2,2 | 35 | 48 | LU2A 2300 | |
| 315 | 3,2 | 2,2 | 30 | 48 | FT01 | LU2A 2400 |
| 350 | 3,2 | 2,5 | 30 | 54 | FT02 | LU2A 2800 |
| 350 | 3,5 | 2,5 | 35 | 54 | LU2A 3000 | |
| 400 | 3,5 | 2,8 | 30 | 60 | 2/10/60 | LU2A 3300 |
| 400 | 4,0 | 2,8 | 35 | 60 | LU2A 3400 | |
| 450 | 4,0 | 3,0 | 30 | 54 | 2/10/60 | LU2A 3500 |
| 450 | 4,4 | 3,0 | 30 | 66 | 2/10/60 | LU2A 3600 |
| 500 | 4,4 | 3,2 | 30 | 72 | 2/10/60 + 2/10/80 | LU2A 3800 |
| 550 | 4,8 | 3,5 | 30 | 84 | 2/10/60 + 2/10/80 | LU2A 3900 |
| 550 | 4,8 | 3,5 | 35 | 84 | 2/10/60 + 2/10/80 | LU2A 4400 |
| 600 | 5,4 | 4 | 30 | 96 | 2/10/80 | LU2A 4000 |
| 735 | 6,0 | 4,4 | 30 | 72 | 2/8.5/90 | LU2A 4200* |
| 760 | 6,2 | 4,5 | 30 | 72 | 2/8.5/90 | LU2A 4300* |
ATB 15° ZOB (FIG.2)
| D
mm |
B
mm |
b
mm |
d
mm |
Z
mm |
NL | ŠTEVILKA ARTIKLA
|
| 160 | 3,2 | 2,2 | 20 | 18 | 2/6/32 | LU2A 0200 |
| 160 | 3,2 | 1,6 | 20 | 24 | LU2A 0301 | |
| 200 | 3,2 | 2,2 | 30 | 24 | 2/7/42 | LU2A 0700 |
| 210 | 3,2 | 2,2 | 30 | 24 | 2/7/42 | LU2A 1000 |
| 230 | 3,2 | 2,2 | 30 | 24 | 2/7/42 | LU2A 1400 |
| 350 | 3,5 | 2,5 | 30 | 42 | FT02 | LU2A 2500 |
| 350 | 3,5 | 2,5 | 3,5 | 42 | LU2A 2600 | |
| 400 | 4,0 | 2,8 | 30 | 48 | 2/10/60 | LU2A 3100 |
| 400 | 4,0 | 2,8 | 50 | 48 | 6/5.5/80 + 1/6/80 | LU2A 3150 |
| 500 | 4,4 | 3,2 | 30 | 60 | 2/10/60 + 2/10/80 | LU2A 3700 |
